用途原理

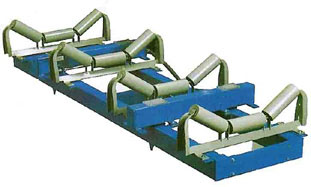

电子皮带秤用于对皮带输送机上输送的散装物料作连续动态计量，是港口、码头、矿山、煤炭等行业必不可少的重要计量设备。工业中使用的电子皮带秤根据需要分单拖辊、双拖辊、四拖辊几种。其整体由秤架、称重传感器、测速装置和显示仪表（积算器）等四大部分组成。其基本原理是物料重量通过秤架传递给传感器，变化为毫伏级电信号，再与测速传感器的皮带速度脉冲信号一起由智能显示仪表处理后进行累加显示。





技术参数

              型号：SMT-510系列

              动态累计误差：单托辊双传感器皮

              带秤优于±1％

              双托辊双传感器皮带秤优于±0.5％

              四托辊四传感器皮带秤优于±0.25％

              称量能力：6000t／h以下

              皮带宽度：400～2400mm

              皮带速度：0.1～5m/s

              环境温度：秤  架 -40℃～70℃    积算器 -10℃～50℃



 积算器

 主要特点

 自动调零：通过简单的操作，积算器将自动计算并建立一新的零点。

 自动调间隔：为用户提供挂码校准、链码校准、电子校准和实物校准。

 校准内部提示：系统需要重新校准时，仪表自动提示，此功能为操作者选择。

 可编程特点：用户可编程使积算器满足用户要求。

 滤波选择： 用户可选择滤波时间。

 技术参数

 全中文操作界面

 双显示同时显示总量及瞬时流量、速度等数据

 具有断电保护功能

 内置速度脉冲输入

 可配选件以电流或电压形式测量速度

 标准的RS232/RS485接口可供选择

 适用于所有电阻应变式、减切梁（悬梁）式测力传感器

 模拟或脉冲方式输出

 自动动态去皮

 四个光耦输入

 两个报警输出

 可选配电流或电压等模擬输出接口

 用户可自选模拟输出及输入参数

 所有数据可通过计算机进行修改

 内置实时时钟及日历

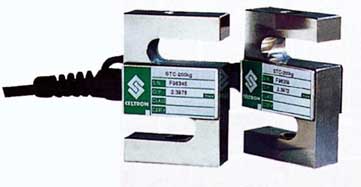

 荷重(称重)传感器

 型号及量程：S-250/500/750/1000/1500

 形式：电阻应变片式拉/压式传感器

 外壳：“S”型密闭保护 速度传感器

 灵敏度输出：3MV/V±1%

非线性：＜0.03%FS

非重复性：＜001%FS

蠕变：＜0.02%



温度灵敏度：

间隔：＜00008% FS/℃

零点：＜00015% FS/℃

工作温度：-65℃到200℃

滞后误差：＜002%

过载：传感器容量的150%

激励：10 VDC ±5%



速度传感器

型号：SPT-15

原理：速度传感器发出一系列脉冲，每个脉冲代表皮带形成的一个单位，脉冲频率和皮带速度成正比。

外型：密闭的铸铝外壳内，装有无碳刷式交流脉冲信号发生器



检测范围：20-2000 转/分钟

频率范围：0.25Hz-1.2KHz

外形尺寸：297*160*350mm

分类：速度传感器根据安装位置的不同，有轴端测速传感器、滚轴测速传感器、滚筒测速传感器等供选择。
